標準品鋁電解電容器
系列：CER
所屬(shu)分類：標準品鋁電解電容器
類(lei)別：標準品鋁電解電容器
額定(ding)電壓(ya)范(fan)圍（Vdc）：35~450

資料下載

工作上限溫度.標準壽命(hours)
詳細信息
規格書

105℃ 2000小時

CER 系列

●保證105℃ 2000小(xiao)時(shi)標準(zhun)品。（疊加(jia)紋(wen)波電流(liu)）；

●請適用于超(chao)高(gao)頻類大功率類功率放(fang)大器產(chan)品(pin);

●開發了(le)新型35VDC,50VDC。

●適用于(yu)戶外公路交(jiao)通電(dian)源(yuan)適配器，集成(cheng)電(dian)源(yuan)箱(xiang)

◆規格表

項目	特性
工作(zuo)溫度范圍	-40~+105℃(35vdc,50vdc)、-25~+105℃(160vdc~450vdc)
額定電壓范圍	35~450VDC
靜電容量容許差	± 20%（M） 20℃、120HZ
漏電流	I=3√CV 施加額定電壓5分鐘后） I=漏電流（µA） C=靜電容量（µF） V=額定(ding)電壓 20℃/5分(fen)鐘值
損失角正切值（tanδ）	額定電壓（Vdc）	35V		50V		160v～250V	315v～400V	420V～450V
	額(e)定靜電容(rong)量（µF）	10000>C	C≧10000	10000>C	C≧10000	-	-	-
	tanδMax	0.30	0.35	0.25	0.30	0.15	0.15	0.20

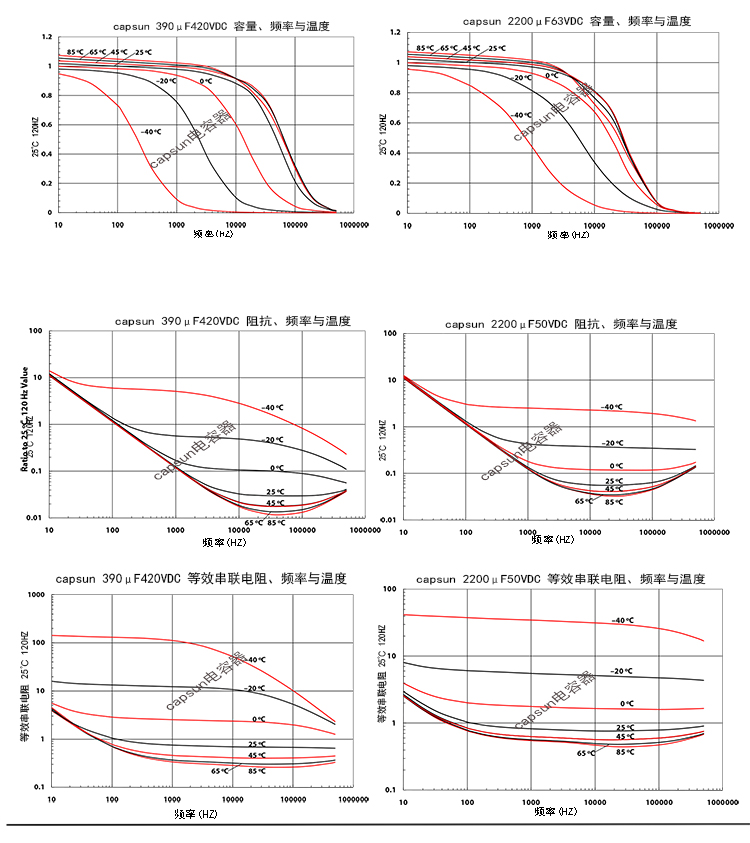

溫(wen)度特性	額定電壓（Vdc）		35、50V		160v～400V		420V～500V
	Z(-25℃)/Z(+20℃)		4		4		8
	Z(-40℃)/Z(+20℃)		10		-		-
耐久性	在105℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓2000小時后，待溫度恢復到25℃進行測量時，滿足以下要求。
	靜電容量變化率(lv)				≤初(chu)始值(zhi)的±20%
	損失(shi)角正切值				≤初始規格值的200%
	漏電(dian)流				≤初始規格值
高(gao)溫無負荷特性	在105℃環境下，無負荷放置1000小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）后進行測量時(shi)，應滿足(zu)以下(xia)要求。
	靜電(dian)容量變(bian)化率				≤初始值的±20%
	損失角正切(qie)值				≤初始規格值的(de)200%
	漏電流(liu)				≤初(chu)始規格值

工作電壓	額定容量	外(wai)殼尺寸(cun)D x L	損失角(jiao)正切值	額定紋波電(dian)流	產品型號
[V]	[μF]	[mm]	（tanδ）	（Ams/105℃,120Hz）
35	4700	22×25	0.3	1.87	CER350HZN472MP25
	5600	22×25	0.3	2.04	CER350HZN562MP25
	5600	25.4×25	0.3	2	CER161HZN821MQ25
	6800	22×30	0.3	2.36	CER350HZN682MP30
	6800	25.4×25	0.3	2.21	CER350HZN682MQ25
	8200	22×35	0.3	2.65	CER350HZN822MP35
	8200	25.4×30	0.3	2.49	CER350HZN822MQ30
	8200	30×25	0.3	2.62	CER350HZN822MR25
	10000	22×40	0.35	3	CER350HZN103MP40
	10000	25.4×35	0.35	2.88	CER350HZN103MQ35
	10000	30×25	0.35	2.9	CER350HZN103MR25
	12000	22×50	0.35	3.47	CER350HZN123MP50
	12000	25.4×35	0.35	3.15	CER350HZN123MQ35
	12000	30×30	0.35	3.25	CER350HZN123MR30
	12000	35×25	0.35	3.2	CER350HZN123MA25
	15000	25.4×40	0.35	3.61	CER350HZN153MQ40
	15000	30×35	0.35	3.78	CER350HZN153MR35
	15000	35×25	0.35	3.6	CER350HZN153MA25
	18000	25.4×50	0.35	4.145	CER350HZN183MQ50
	18000	30×40	0.35	4.3	CER350HZN183MR40
	18000	35×30	0.35	4.1	CER350HZN183MA30
	22000	30×50	0.35	5	CER350HZN223MR50
	22000	35×35	0.35	4.64	CER350HZN223MA35
	27000	35×40	0.35	5.37	CER350HZN273MA40
	33000	35×50	0.35	6	CER350HZN333MA50
50	2700	22×25	0.25	1.65	CER500HZN272MP25
	3300	22×30	0.25	1.92	CER500HZN332MP30
	3300	25.4×25	0.25	1.76	CER500HZN332MQ25
	3900	22×30	0.25	2.08	CER500HZN392MP30
	3900	25.4×25	0.25	2.04	CER500HZN392MQ25
	4700	22×35	0.25	2.43	CER500HZN472MP35
	4700	25.4×30	0.25	2.5	CER500HZN472MQ30
	4700	30×25	0.25	2.29	CER500HZN472MR25
	5600	22×40	0.25	2.63	CER500HZN562MP40
	5600	25.4×35	0.25	2.61	CER500HZN562MQ35
	5600	30×25	0.25	2.8	CER500HZN562MR25
	6800	22×50	0.25	3.05	CER500HZN682MP50
	6800	25.4×40	0.25	2.94	CER500HZN682MQ40
	6800	30×30	0.25	3.3	CER500HZN682MR30
	6800	35×25	0.25	2.77	CER500HZN682MA25
	8200	25.4×45	0.25	3.6	CER500HZN822MQ45
	8200	30×35	0.25	3.6	CER500HZN822MR35
	8200	35×30	0.25	3.6	CER500HZN822MA30
	10000	25.4×50	0.25	4	CER500HZN103MQ50
	10000	30×40	0.25	4	CER500HZN103MR40
	10000	35×30	0.25	4	CER500HZN103MA30
	12000	30×50	0.25	4.29	CER500HZN123MR50
	12000	35×35	0.25	4.37	CER500HZN123MA35
	15000	35×40	0.25	4.5	CER500HZN153MA40
	18000	35×50	0.25	5.3	CER500HZN183MA50
160	470	22×25	0.15	1.4	CER161HZN471MP25
160	560	22×30	0.15	1.5	CER161HZN561MP30
200	820	22×45	0.15	2.04	CER201HZN821MP45
	820	25.4×35	0.15	2.04	CER201HZN821MQ35
	820	30×25	0.15	2.04	CER201HZN821MR25
	1000	22×50	0.15	2.3	CER201HZN102MP50
	1000	25.4×45	0.15	2.3	CER201HZN102MQ45
	1000	30×30	0.15	2.3	CER201HZN102MR30
	1000	35×25	0.15	2.3	CER201HZN102MA25
	1200	25.4×50	0.15	2.65	CER201HZN122MQ50
	1200	30×35	0.15	2.65	CER201HZN122MR35
	1200	35×30	0.15	2.65	CER201HZN122MA30
	1500	30×40	0.15	2.8	CER201HZN152MR40
	1500	35×30	0.15	2.8	CER201HZN152MA30
	1800	30×45	0.15	3.08	CER201HZN182MR45
	1800	35×40	0.15	3.08	CER201HZN182MA40
	2200	35×45	0.15	3.48	CER201HZN222MA45
250	220	22×25	0.15	1	CER251HZN221MP25
	270	22×25	0.15	1.1	CER251HZN271MP25
	330	22×30	0.15	1.2	CER251HZN331MP30
	330	25.4×25	0.15	1.2	CER251HZN331MQ25
	390	22×35	0.15	1.3	CER251HZN391MP35
	390	25.4×25	0.15	1.3	CER251HZN391MQ25
	470	22×40	0.15	1.4	CER251HZN471MP40
	470	25.4×30	0.15	1.4	CER251HZN471MQ30
	470	30×25	0.15	1.4	CER251HZN471MR25
	560	22×45	0.15	1.5	CER251HZN561MP45
	560	25.4×35	0.15	1.5	CER251HZN561MQ35
	560	30×25	0.15	1.5	CER251HZN561MR25
	680	22×50	0.15	1.7	CER251HZN681MP50
	680	25.4×40	0.15	1.7	CER251HZN681MQ40
	680	30×30	0.15	1.7	CER251HZN681MR30
	680	35×25	0.15	1.7	CER251HZN681MA25
	820	25.4×45	0.15	2	CER251HZN821MQ45
	820	30×45	0.15	2	CER251HZN821MR45
	820	35×30	0.15	2	CER251HZN821MA30
	1000	30×40	0.15	2.2	CER251HZN102MR40
	1000	35×30	0.15	2.2	CER251HZN102MA30
	1200	30×45	0.15	2.3	CER251HZN122MR45
	1200	35×35	0.15	2.3	CER251HZN122MA35
	1500	35×45	0.15	2.5	CER251HZN152MA45
	1800	35×50	0.15	2.7	CER251HZN182MA50
315	150	22×25	0.15	0.82	CER3B1HZN151MP25
	180	22×30	0.15	0.9	CER3B1HZN181MP30
	220	22×30	0.15	1	CER3B1HZN221MP30
	220	25.4×25	0.15	1	CER3B1HZN221MQ25
	270	22×35	0.15	1.1	CER3B1HZN271MP35
	270	25.4×30	0.15	1.1	CER3B1HZN271MQ30
	330	22×45	0.15	1.2	CER3B1HZN331MP45
	330	25.4×35	0.15	1.2	CER3B1HZN331MQ35
	330	30×25	0.15	1.2	CER3B1HZN331MR25
	390	22×45	0.15	1.3	CER3B1HZN391MP45
	390	25.4×40	0.15	1.3	CER3B1HZN391MQ40
400	390	25.4×50	0.15	1.55	CER401HZN391MQ50
	390	30×40	0.15	1.55	CER401HZN391MR40
	390	35×30	0.15	1.55	CER401HZN391MA30
	470	30×45	0.15	1.68	CER401HZN471MR45
	470	35×35	0.15	1.68	CER401HZN471MA35
	560	35×50	0.15	1.9	CER401HZN561MA50
	560	35×40	0.15	1.9	CER401HZN561MA40
	680	35×45	0.15	2.12	CER401HZN681MA45
420	82	22×25	0.2	0.64	CER421HZN820MP25
	100	22×25	0.2	0.66	CER421HZN101MP25
	100	25.4×25	0.2	0.66	CER421HZN101MQ25
	120	22×30	0.2	0.81	CER421HZN121MP30
	120	25.4×25	0.2	0.81	CER421HZN121MQ25
	150	22×35	0.2	0.84	CER421HZN151MP35
	150	25.4×30	0.2	0.84	CER421HZN151MQ30
	150	30×25	0.2	0.84	CER421HZN151MR25
	180	22×40	0.2	0.91	CER421HZN181MP40
	180	25.4×30	0.2	0.91	CER421HZN181MQ30
	180	30×25	0.2	0.91	CER421HZN181MR25
	220	22×45	0.2	1.05	CER421HZN221MP45
	220	25.4×35	0.2	1.05	CER421HZN221MQ35
	220	30×30	0.2	1.05	CER421HZN221MR30
	220	35×25	0.2	1.05	CER421HZN221MA25
	270	25.4×40	0.2	1.25	CER421HZN271MQ40
	270	30×30	0.2	1.25	CER421HZN271MR30
	270	35×25	0.2	1.25	CER421HZN271MA25
	330	25.4×50	0.2	1.42	CER421HZN331MQ50
	330	30×35	0.2	1.42	CER421HZN331MR35
	330	35×30	0.2	1.42	CER421HZN331MA30
	390	30×40	0.2	1.61	CER421HZN391MR40
160	680	22×30	0.15	1.7	CER161HZN681MP30
	680	25.4×25	0.15	1.7	CER161HZN681MQ25
	820	22×35	0.15	2	CER161HZN821MP35
	820	25.4×30	0.15	2	CER161HZN821MQ30
	820	30×25	0.15	2	CER161HZN821MR25
	1000	22×40	0.15	2.2	CER161HZN102MP40
	1000	25.4×35	0.15	2.2	CER161HZN102MQ35
	1000	30×25	0.15	2.2	CER161HZN102MR25
	1200	25.4×40	0.15	2.3	CER161HZN122MQ40
	1200	30×30	0.15	2.3	CER161HZN122MR30
	1200	35×25	0.15	2.3	CER161HZN122MA25
	1500	25.4×45	0.15	2.5	CER161HZN152MQ45
	1500	30×35	0.15	2.5	CER161HZN152MR35
	1500	35×30	0.15	2.5	CER161HZN152MA30
	1800	25.4×50	0.15	2.7	CER161HZN182MQ50
	1800	30×40	0.15	2.7	CER161HZN182MR40
	1800	35×30	0.15	2.7	CER161HZN182MA30
	2200	30×45	0.15	2.9	CER161HZN222MR45
	2200	35×35	0.15	2.9	CER161HZN222MA35
	2700	30×50	0.15	3.1	CER161HZN272MR50
	2700	35×40	0.15	3.1	CER161HZN272MA40
	3300	35×50	0.15	3.3	CER161HZN332MA50
180	390	22×25	0.15	1.3	CER181HZN391MP25
	470	22×30	0.15	1.4	CER181HZN471MP30
	560	22×30	0.15	1.5	CER181HZN561MP30
	560	25.4×25	0.15	1.5	CER181HZN561MQ25
	680	22×35	0.15	1.7	CER181HZN681MP35
	680	25.4×30	0.15	1.7	CER181HZN681MQ30
	820	22×40	0.15	2	CER181HZN821MP40
	820	25.4×30	0.15	2	CER181HZN821MQ30
	820	30×25	0.15	2	CER181HZN821MR25
	1000	22×45	0.15	2.2	CER181HZN102MP45
	1000	25.4×40	0.15	2.2	CER181HZN102MQ40
	1000	30×30	0.15	2.2	CER181HZN102MR30
	1000	35×25	0.15	2.2	CER181HZN102MA25
	1200	25.4×45	0.15	2.3	CER181HZN122MQ45
	1200	30×35	0.15	2.3	CER181HZN122MR35
	1200	35×30	0.15	2.3	CER181HZN122MA30
	1500	25.4×50	0.15	2.5	CER181HZN152MQ50
	1500	30×40	0.15	2.5	CER181HZN152MR40
	1500	35×30	0.15	2.5	CER181HZN152MA30
	1800	30×45	0.15	2.7	CER181HZN182MR45
	1800	35×35	0.15	2.7	CER181HZN182MA35
	2200	30×50	0.15	2.9	CER181HZN222MR50
	2200	35×40	0.15	2.9	CER181HZN222MA40
	2700	35×50	0.15	3.1	CER181HZN272MA50
200	390	22×25	0.15	1.31	CER201HZN391MP25
	470	22×30	0.15	1.45	CER201HZN471MP30
	560	22×30	0.15	1.67	CER201HZN561MP30
	560	25.4×25	0.15	1.67	CER201HZN561MQ25
	680	22×40	0.15	1.75	CER201HZN681MP40
	680	25.4×30	0.15	1.75	CER201HZN681MQ35
315	390	30×30	0.15	1.3	CER3B1HZN391MR30
	390	35×25	0.15	1.3	CER3B1HZN391MA25
	470	25.4×45	0.15	1.4	CER3B1HZN471MQ45
	470	30×35	0.15	1.4	CER3B1HZN471MR35
	470	35×25	0.15	1.4	CER3B1HZN471MA25
	560	25.4×50	0.15	1.5	CER3B1HZN561MQ50
	560	30×40	0.15	1.5	CER3B1HZN561MR40
	560	35×50	0.15	1.5	CER3B1HZN561MA50
	680	30×45	0.15	1.7	CER3B1HZN681MR45
	680	35×35	0.15	1.7	CER3B1HZN681MA35
	820	30×50	0.15	2	CER3B1HZN681MR50
	820	35×40	0.15	2	CER3B1HZN681MA40
	1000	35×45	0.15	2.3	CER3B1HZN102MA45
350	120	22×25	0.15	0.75	CER351HZN121MP25
	150	22×30	0.15	0.82	CER351HZN151MP30
	180	22×30	0.15	0.9	CER351HZN181MP30
	180	25.4×25	0.15	0.9	CER351HZN181MQ25
	220	22×35	0.15	1	CER351HZN221MP35
	220	25.4×30	0.15	1	CER351HZN221MQ30
	270	22×40	0.15	1.1	CER351HZN271MP40
	270	25.4×30	0.15	1.1	CER351HZN271MQ30
	270	30×25	0.15	1.1	CER351HZN271MR25
	330	22×45	0.15	1.2	CER351HZN331MP45
	330	25.4×40	0.15	1.2	CER351HZN331MQ40
	330	30×30	0.15	1.2	CER351HZN331MR30
	390	25.4×45	0.15	1.3	CER351HZN391MQ45
	390	30×35	0.15	1.3	CER351HZN391MR35
	470	25.4×50	0.15	1.4	CER351HZN471MQ50
	470	30×35	0.15	1.4	CER351HZN471MR35
	470	35×30	0.15	1.4	CER351HZN471MA30
	560	30×45	0.15	1.5	CER351HZN561MR45
	560	35×35	0.15	1.5	CER351HZN561MA35
	680	30×50	0.15	1.7	CER351HZN681MR50
	680	35×40	0.15	1.7	CER351HZN681MA40
	820	35×45	0.15	1.9	CER351HZN821MA45
400	100	22×25	0.15	0.7	CER401HZN101MP25
	120	22×30	0.15	0.75	CER401HZN121MP30
	150	22×30	0.15	0.88	CER401HZN151MP30
	150	25.4×25	0.15	0.88	CER401HZN151MQ25
	180	22×35	0.15	0.95	CER401HZN181MP35
	180	25.4×30	0.15	0.95	CER401HZN181MQ30
	220	22×45	0.15	1.1	CER401HZN221MP45
	220	25.4×35	0.15	1.1	CER401HZN221MQ35
	220	30×25	0.15	1.1	CER401HZN221MR25
	270	22×50	0.15	1.22	CER401HZN271MP50
	270	25.4×40	0.15	1.22	CER401HZN271MQ40
	270	30×30	0.15	1.22	CER401HZN271MR30
	270	35×25	0.15	1.22	CER401HZN271MA25
	330	25.4×45	0.15	1.44	CER401HZN331MQ45
	330	30×35	0.15	1.44	CER401HZN331MR35
	330	35×30	0.15	1.44	CER401HZN331MA30
420	390	35×35	0.2	1.61	CER421HZN391MA35
	470	30×45	0.2	1.86	CER421HZN471MR45
	470	35×40	0.2	1.86	CER421HZN471MA40
	560	35×45	0.2	2.1	CER421HZN561MA45
	680	35×50	0.2	2.2	CER421HZN681MA50
450	68	22×25	0.2	0.5	CER451HZN680MP25
	82	22×30	0.2	0.56	CER451HZN820MP30
	100	22×30	0.2	0.64	CER451HZN101MP30
	100	25.4×25	0.2	0.64	CER451HZN101MQ25
	120	22×35	0.2	0.72	CER451HZN121MP35
	120	25.4×30	0.2	0.72	CER451HZN121MQ30
	150	22×40	0.2	0.79	CER451HZN151MP40
	150	25.4×30	0.2	0.79	CER451HZN151MQ30
	150	30×25	0.2	0.79	CER451HZN151MR25
	180	22×45	0.2	0.87	CER451HZN181MP45
	180	25.4×40	0.2	0.87	CER451HZN181MQ40
	180	30×30	0.2	0.87	CER451HZN181MR30
	220	30×30	0.2	1	CER451HZN221MR30
	220	35×25	0.2	1	CER451HZN221MA25
	270	25.4×50	0.2	1.19	CER451HZN271MQ50
	270	30×40	0.2	1.19	CER451HZN271MR40
	270	35×30	0.2	1.19	CER451HZN271MA30
	330	30×45	0.2	1.38	CER451HZN331MR45
	330	35×35	0.2	1.38	CER451HZN331MA35
	390	30×50	0.2	1.55	CER451HZN391MR50
	390	35×40	0.2	1.55	CER451HZN391MA40
	470	35×45	0.2	1.74	CER451HZN471MA45
	560	35×50	0.2	1.9	CER451HZN561MA50
	680	35×50	0.2	2.1	CER451HZN681MA50

◆額定紋波電流頻率修正系數
紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。
●頻率修(xiu)正系數

頻率(lv)（HZ）	50	120	300	1K	10K	50K
35,50vdc	0.95	1.00	1.03	1.05	1.08	1.08
160～250vdc	0.81	1.00	1.17	1.32	1.45	1.50
315～450vdc	0.77	1.00	1.16	1.30	1.41	1.43

× 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，每升溫5℃壽命減少一半。
想要保持長壽命請在使用(yong)過程(cheng)中降低(di)紋波電流。

上一篇沒有了！

標準品鋁電解電容器下一篇

FREE性玩弄少妇HD性老妇,岳妇伦丰满88XXX毛片A片,精品无码成人久久久久久,久久综合久色欧美综合狠狠,永久看看免费大片

產品展示

服務熱線

標準品鋁電解電容器
