高頻低阻抗品鋁電解電容器
系列：CHI
所屬分類：高頻低阻抗品鋁電解電容器
類別：高頻低阻抗品鋁電解電容器
額定(ding)電壓(ya)范(fan)圍（Vdc）：10~450

資料下載

工作上限溫度.標準壽命(hours)
詳細信息
規格書

105℃ 5000小時

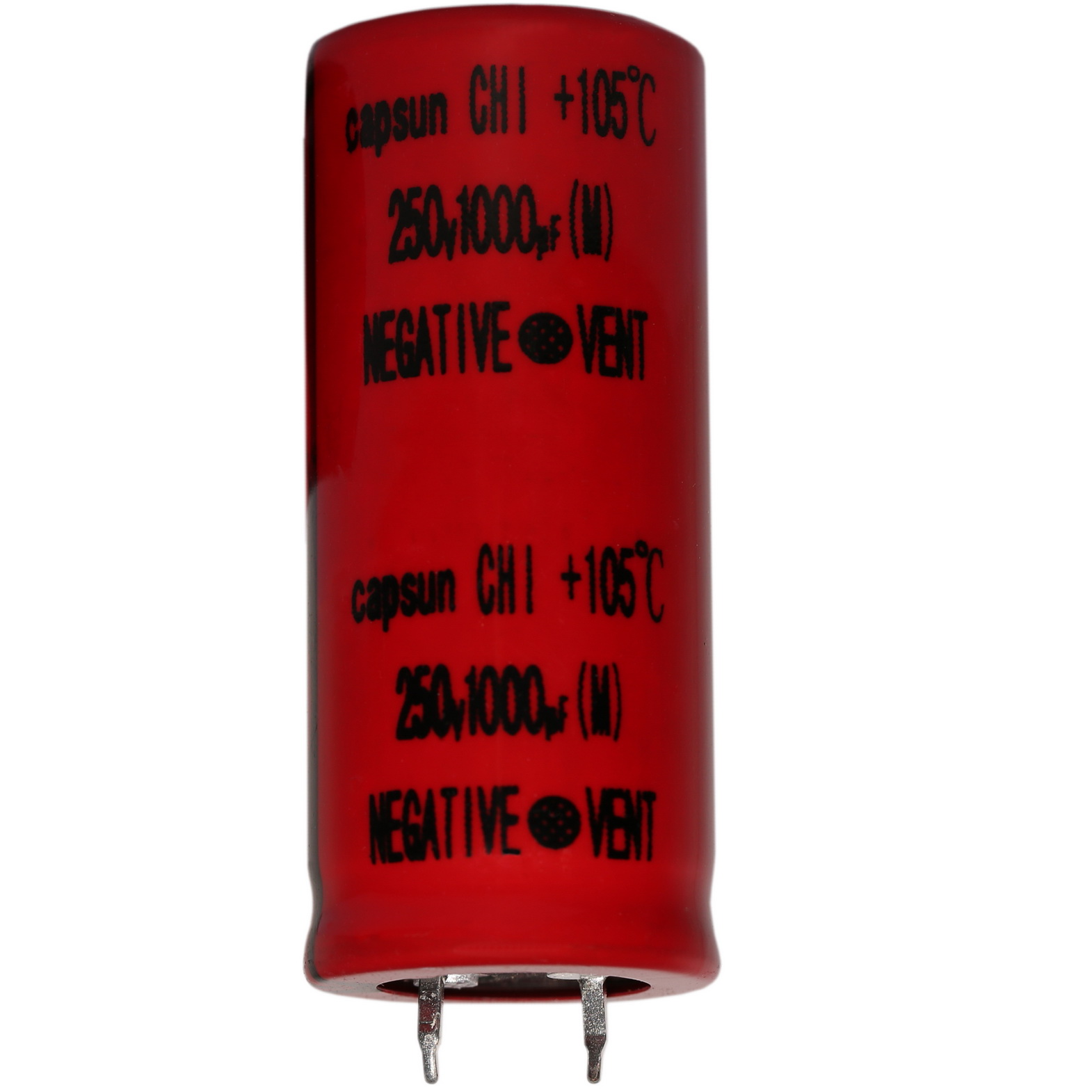

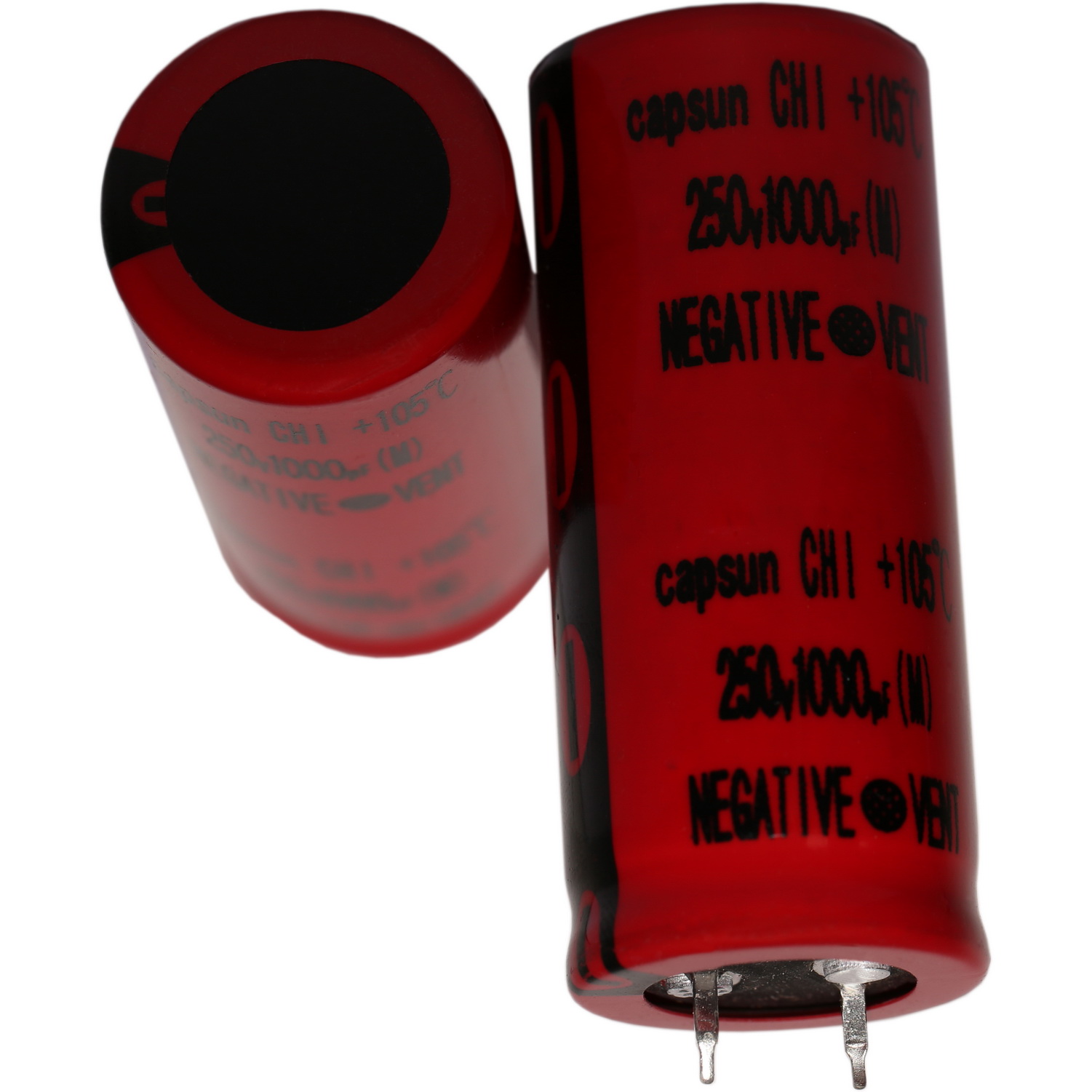

CHI 系列

●保證105℃ 5000小時標準品。（疊(die)加紋波電流）；

●最適合(he)于轉換電源及通用變頻器(qi)等平(ping)滑(hua)用；

●適于壓電(dian)晶(jing)片(pian)賈卡驅(qu)動產品、伺(si)(si)服電(dian)機、伺(si)(si)服驅(qu)動器(qi)、數(shu)據裝置、智能(neng)家居控制器(qi)；

◆規格表

項目	特性
工作溫度范(fan)圍	-25~+105℃
額(e)定(ding)電壓(ya)范(fan)圍	160~450VDC
靜(jing)電容量容許差(cha)	±20%（M） --- 20℃、120HZ
漏電流(liu)	I=3√CV 施加額定電壓5分鐘后） I=漏電流（µA） C=靜電容量（µF） V=額定電壓 20℃/5分鐘值
損失角正切值（tanδ）	額定電(dian)壓（Vdc）	160v～400V	420V～450V
	tanδMax	0.15	0.20
溫度特性	額定電(dian)壓（Vdc）	160v～400V	420V～500V
	Z(-25℃)/Z(+20℃)	4	8
耐久性	在(zai)105℃環(huan)境下(xia)，不超過額定電(dian)壓的(de)范圍下(xia)疊加(jia)額定紋波電(dian)流，連續加(jia)載額定電(dian)壓5000小(xiao)時后，待溫(wen)度恢復到(dao)25℃進行測量時(shi)，滿足以下要求。
	靜電容(rong)量變化率	≤初始值的±20%
	損失角(jiao)正切(qie)值(zhi)	≤初(chu)始(shi)規(gui)格值的(de)200%
	漏電流(liu)	≤初始規格(ge)值
高溫無負荷特性	在105℃環境(jing)下，無(wu)負荷放置1000小時(shi)后待溫度恢(hui)復到20℃，進行試(shi)驗前處理（JIS C 5101-4 4.1項）后進行測量時，應滿足以下要求。
	靜(jing)電容(rong)量變化率	≤初始值的±20%
	損失(shi)角正切值	≤初始規格值的200%
	漏電流	≤初始規格值

一覽表

工作電壓	額定容量	外殼(ke)尺(chi)寸D x L	損失角正切值	額定紋波(bo)電流	產品型號
[V]	[μF]	[mm]	（tanδ）	（Ams/105℃,120Hz）	產品型號
160	390	22×25	0.15	1.32	CHI161HZN391MP25
	560	22×30	0.15	1.66	CHI161HZN561MP30
	560	25.4×25	0.15	1.68	CHI161HZN561MQ25
	680	22×35	0.15	1.87	CHI161HZN681MP35
	680	25.4×30	0.15	1.88	CHI161HZN681MQ30
	680	30×25	0.15	1.96	CHI161HZN681MR25
	820	22×40	0.15	2.09	CHI161HZN821MP40
	1000	22×45	0.15	2.36	CHI161HZN102MP45
	1000	22×50	0.15	2.41	CHI161HZN102MP50
	1000	25.4×35	0.15	2.38	CHI161HZN102MQ35
	1000	30×30	0.15	2.4	CHI161HZN102MR30
	1000	35×25	0.15	2.55	CHI161HZN102MA25
	1200	25.4×40	0.15	2.66	CHI161HZN122MQ40
	1200	25.4×45	0.15	2.71	CHI161HZN122MQ45
	1200	30×35	0.15	2.69	CHI161HZN122MR35
	1200	30×40	0.15	2.77	CHI161HZN122MR40
	1200	35×30	0.15	2.86	CHI161HZN122MA30
	1500	25.4×50	0.15	3.08	CHI161HZN152MQ50
	1500	30×45	0.15	3.17	CHI161HZN152MR45
	1500	35×35	0.15	3.22	CHI161HZN152MA35
	1800	30×50	0.15	3.53	CHI161HZN182MA35
	1800	35×40	0.15	3.66	CHI161HZN182MA40
	2200	35×45	0.15	4.14	CHI161HZN222MA45
	2700	35×50	0.15	4.68	CHI161HZN272MA50
180	330	22×25	0.15	1.21	CHI181HZN331MP25
	470	22×30	0.15	1.52	CHI181HZN471MP30
	470	25.4×25	0.15	1.52	CHI181HZN471MQ25
	560	22×35	0.15	1.7	CHI181HZN561MP35
	560	30×25	0.15	1.78	CHI181HZN561MR25
	680	22×40	0.15	1.91	CHI181HZN681MP40
	680	25.4×30	0.15	1.88	CHI181HZN681MQ30
	820	22×45	0.15	1.99	CHI181HZN821MP45
	820	25.4×35	0.15	2.16	CHI181HZN821MQ35
	820	30×30	0.15	2.17	CHI181HZN821MR30
	820	35×25	0.15	2.31	CHI181HZN821MA25
	1000	22×50	0.15	2.25	CHI181HZN102MP50
	1000	25.4×40	0.15	2.43	CHI181HZN102MQ40
	1000	25.4×45	0.15	2.47	CHI181HZN102MQ45
	1000	30×35	0.15	2.46	CHI181HZN102MR35
	1200	25.4×50	0.15	2.75	CHI181HZN122MQ50
	1200	30×40	0.15	2.77	CHI181HZN122MR40
	1200	35×30	0.15	2.86	CHI181HZN122MA30
	1500	30×45	0.15	3.17	CHI181HZN152MR45
	1500	30×50	0.15	3.22	CHI181HZN152MR50
	1500	35×35	0.15	3.22	CHI181HZN152MA35
	1800	35×40	0.15	3.66	CHI181HZN182MA40
	1800	35×45	0.15	3.74	CHI181HZN182MA45
	2200	35×50	0.15	4.22	CHI181HZN222MA50
200	270	22×25	0.15	1.1	CHI201HZN271MP25
	390	22×30	0.15	1.38	CHI201HZN391MP30
	390	25.4×25	0.15	1.39	CHI201HZN391MQ25
	470	22×35	0.15	1.55	CHI201HZN471MP35
250	560	25.4×35	0.15	1.78	CHI251HZN561MQ35
	560	30×30	0.15	1.83	CHI251HZN561MR30
	560	35×25	0.15	1.91	CHI251HZN561MA25
	680	25.4×40	0.15	2	CHI251HZN681MQ40
	680	25.4×45	0.15	2.04	CHI251HZN681MQ45
	680	30×35	0.15	2.06	CHI251HZN681MR35
	680	35×30	0.15	2.15	CHI251HZN681MA30
	820	25.4×50	0.15	2.28	CHI251HZN821MQ50
	820	30×40	0.15	2.33	CHI251HZN821MR40
	820	30×45	0.15	2.39	CHI251HZN821MR45
	820	35×35	0.15	2.38	CHI251HZN821MA35
	1000	30×50	0.15	2.68	CHI251HZN102MR50
	1000	35×40	0.15	2.72	CHI251HZN102MA40
	1200	35×45	0.15	3.05	CHI251HZN122MA45
	1500	35×50	0.15	3.49	CHI251HZN152MA50
315	150	22×25	0.15	0.8	CHI3B1HZN151MP25
	180	22×30	0.15	0.92	CHI3B1HZN181MP30
	180	25.4×25	0.15	0.94	CHI3B1HZN181MQ25
	220	22×35	0.15	1.04	CHI3B1HZN221MP35
	220	30×25	0.15	1.17	CHI3B1HZN221MR25
	270	22×40	0.15	1.18	CHI3B1HZN271MP40
	270	25.4×30	0.15	1.19	CHI3B1HZN271MQ30
	330	22×25	0.15	1.33	CHI3B1HZN331MP25
	330	25.4×35	0.15	1.37	CHI3B1HZN331MQ35
	330	30×30	0.15	1.4	CHI3B1HZN331MR30
	330	35×25	0.15	1.49	CHI3B1HZN331MA25
	390	22×50	0.15	1.48	CHI3B1HZN391MP50
	390	25.4×40	0.15	1.52	CHI3B1HZN391MQ40
	470	25.4×45	0.15	1.7	CHI3B1HZN471MQ45
	470	30×35	0.15	1.71	CHI3B1HZN471MR35
	470	35×30	0.15	1.82	CHI3B1HZN471MA30
	560	25.4×50	0.15	1.88	CHI3B1HZN561MQ50
	560	30×40	0.15	1.92	CHI3B1HZN561MR40
	560	30×45	0.15	1.97	CHI3B1HZN561MR45
	560	35×35	0.15	2	CHI3B1HZN561MA35
	680	30×50	0.15	2.21	CHI3B1HZN681MR50
	680	35×40	0.15	2.29	CHI3B1HZN681MA40
	820	35×45	0.15	2.57	CHI3B1HZN821MA45
	1000	35×50	0.15	2.89	CHI3B1HZN102MA50
350	120	22×25	0.15	0.72	CHI351HZN121MP25
	150	22×30	0.15	0.84	CHI351HZN151MP30
	180	25.4×25	0.15	0.94	CHI351HZN181MQ25
	220	22×35	0.15	1.04	CHI351HZN221MP35
	220	22×40	0.15	1.06	CHI351HZN221MP40
	220	25.4×30	0.15	1.07	CHI351HZN221MQ30
	220	30×25	0.15	1.13	CHI351HZN221MR25
	270	22×45	0.15	1.2	CHI351HZN271MP45
	270	25.4×30	0.15	1.24	CHI351HZN271MQ30
	270	30×30	0.15	1.27	CHI351HZN271MR30
	270	35×25	0.15	1.35	CHI351HZN271MA25
	330	22×50	0.15	1.36	CHI351HZN331MP50
420	270	35×30	0.2	1.38	CHI421HZN271MA30
	330	25.4×50	0.2	1.44	CHI421HZN331MQ50
	330	30×40	0.2	1.48	CHI421HZN331MR40
	330	35×35	0.2	1.54	CHI421HZN331MA35
	390	30×45	0.2	1.64	CHI421HZN391MR45
	390	35×40	0.2	1.73	CHI421HZN391MA30
	470	30×50	0.2	1.84	CHI421HZN471MR50
	470	35×45	0.2	1.94	CHI421HZN471MA45
	560	35×50	0.2	2.17	CHI421HZN561MA50
450	82	22×25	0.2	0.59	CHI451HZN820MP25
	100	22×30	0.2	0.69	CHI451HZN101MP30
	100	25.4×25	0.2	0.7	CHI451HZN101MQ25
	120	22×35	0.2	0.77	CHI451HZN121MP35
	150	22×40	0.2	0.88	CHI451HZN151MP40
	150	22×45	0.2	0.9	CHI451HZN151MP45
	150	25.4×30	0.2	0.88	CHI451HZN151MQ30
	150	25.4×35	0.2	0.92	CHI451HZN151MQ35
200	560	22×40	0.15	1.73	CHI201HZN561MP40
	560	25.4×30	0.15	1.71	CHI201HZN561MQ30
	560	30×25	0.15	1.78	CHI201HZN561MR25
	680	22×45	0.15	1.81	CHI201HZN681MP45
	680	25.4×35	0.15	1.87	CHI201HZN681MQ35
	680	30×30	0.15	1.98	CHI201HZN681MR30
	680	35×25	0.15	2.1	CHI201HZN681MA25
	820	22×50	0.15	2.18	CHI201HZN821MP50
	820	25.4×40	0.15	2.09	CHI201HZN821MQ40
	820	30×35	0.15	2.22	CHI201HZN821MR35
	1000	25.4×45	0.15	2.35	CHI201HZN102MQ45
	1000	25.4×50	0.15	2.39	CHI201HZN102MQ50
	1000	30×40	0.15	2.53	CHI201HZN102MR40
	1000	35×30	0.15	2.61	CHI201HZN102MA30
	1200	30×45	0.15	2.84	CHI201HZN122MR45
	1200	30×50	0.15	2.88	CHI201HZN122MR50
	1200	35×35	0.15	2.88	CHI201HZN122MA35
	1500	35×40	0.15	3.34	CHI201HZN152MA40
	1800	35×45	0.15	3.74	CHI201HZN182MA45
	1800	35×50	0.15	3.82	CHI201HZN182MA50
220	270	22×25	0.15	1.1	CHI221HZN271MP25
	330	22×30	0.15	1.19	CHI221HZN331MP30
	390	25.4×25	0.15	1.39	CHI221HZN391MQ25
	470	22×35	0.15	1.55	CHI221HZN471MP35
	470	25.4×30	0.15	1.56	CHI221HZN471MQ30
	470	30×25	0.15	1.63	CHI221HZN471MR25
	560	22×40	0.15	1.73	CHI221HZN561MP40
	560	30×30	0.15	1.73	CHI221HZN561MR30
	680	22×45	0.15	1.94	CHI221HZN681MP45
	680	22×50	0.15	1.99	CHI221HZN681MP50
	680	25.4×35	0.15	1.96	CHI221HZN681MQ35
	680	30×35	0.15	2.02	CHI221HZN681MR35
	680	35×25	0.15	2.1	CHI221HZN681MA25
	820	25.4×45	0.15	2.24	CHI221HZN821MQ45
	820	30×40	0.15	2.29	CHI221HZN821MR40
	820	35×30	0.15	2.36	CHI221HZN821MA30
	1000	25.4×50	0.15	2.51	CHI221HZN102MQ50
	1000	30×45	0.15	2.59	CHI221HZN102MR45
	1000	35×35	0.15	2.63	CHI221HZN102MA35
	1200	30×50	0.15	2.88	CHI221HZN102MR50
	1200	35×40	0.15	2.98	CHI221HZN122MA40
	1500	35×45	0.15	3.41	CHI221HZN152MA45
	1800	35×50	0.15	3.82	CHI221HZN152MA50
250	220	22×25	0.15	1.01	CHI251HZN221MP25
	270	22×30	0.15	1.2	CHI251HZN271MP30
	330	25.4×25	0.15	1.32	CHI251HZN331MQ25
	390	22×35	0.15	1.44	CHI251HZN391MP35
	390	25.4×30	0.15	1.43	CHI251HZN391MQ30
	390	30×25	0.15	1.51	CHI251HZN391MR25
	470	22×40	0.15	1.62	CHI251HZN471MP40
	560	22×45	0.15	1.8	CHI251HZN561MP45
	560	22×50	0.15	1.84	CHI251HZN561MP50
350	330	25.4×40	0.15	1.39	CHI351HZN331MQ40
	330	30×35	0.15	1.43	CHI351HZN331MR35
	390	25.4×45	0.15	1.55	CHI351HZN391MQ45
	390	30×40	0.15	1.6	CHI351HZN391MR40
	390	35×30	0.15	1.66	CHI351HZN391MA30
	470	25.4×50	0.15	1.72	CHI351HZN471MQ50
	470	30×45	0.15	1.81	CHI351HZN471MR45
	470	35×35	0.15	1.83	CHI351HZN471MA35
	560	30×50	0.15	2	CHI351HZN561MR50
	560	35×40	0.15	2.07	CHI351HZN561MA40
	680	35×45	0.15	2.34	CHI351HZN681MA45
	820	35×50	0.15	2.62	CHI351HZN821MA50
400	100	22×25	0.15	0.66	CHI401HZN101MP25
	120	22×30	0.15	0.75	CHI401HZN121MP30
	150	22×35	0.15	0.86	CHI401HZN151MP35
	150	25.4×25	0.15	0.86	CHI401HZN151MQ25
	180	22×40	0.15	0.96	CHI401HZN181MP40
	180	25.4×30	0.15	0.97	CHI401HZN181MQ30
	180	30×25	0.15	1.02	CHI401HZN181MR25
	220	22×45	0.15	1.09	CHI401HZN221MP45
	220	25.4×35	0.15	1.12	CHI401HZN221MQ35
	220	35×25	0.15	1.22	CHI401HZN221MA25
	270	22×50	0.15	1.23	CHI401HZN271MP50
	270	25.4×40	0.15	1.26	CHI401HZN271MQ40
	270	25.4×45	0.15	1.29	CHI401HZN271MQ45
	270	30×30	0.15	1.27	CHI401HZN271MR30
	330	25.4×50	0.15	1.44	CHI401HZN331MQ50
	330	30×35	0.15	1.43	CHI401HZN331MR35
	330	35×30	0.15	1.52	CHI401HZN331MA30
	390	30×40	0.15	1.6	CHI401HZN391MR40
	390	35×35	0.15	1.67	CHI401HZN391MA35
	470	30×45	0.15	1.81	CHI401HZN471MR45
	470	30×50	0.15	1.84	CHI401HZN471MR50
	470	35×40	0.15	1.9	CHI401HZN471MA40
	560	35×45	0.15	2.12	CHI401HZN561MA45
	680	35×50	0.15	2.39	CHI401HZN681MA50
420	100	22×25	0.2	0.66	CHI421HZN101MP25
	120	22×30	0.2	0.75	CHI421HZN121MP30
	120	25.4×25	0.2	0.77	CHI421HZN121MQ25
	150	22×35	0.2	0.86	CHI421HZN151MP35
	180	22×40	0.2	0.96	CHI421HZN181MP40
	180	22×45	0.2	0.98	CHI421HZN181MP45
	180	25.4×30	0.2	0.97	CHI421HZN181MQ30
	180	25.4×35	0.2	1.01	CHI421HZN181MQ35
	180	30×25	0.2	1.02	CHI421HZN181MR25
	220	22×50	0.2	1.11	CHI421HZN221MP50
	220	25.4×40	0.2	1.14	CHI421HZN221MQ40
	220	30×30	0.2	1.14	CHI421HZN221MR30
	220	35×25	0.2	1.22	CHI421HZN221MA25
	270	25.4×45	0.2	1.29	CHI421HZN271MQ45
	270	30×35	0.2	1.3	CHI421HZN271MR35
450	150	30×25	0.2	0.93	CHI451HZN151MR25
	180	22×50	0.2	1.01	CHI451HZN181MP50
	180	25.4×40	0.2	1.03	CHI451HZN181MQ40
	180	30×30	0.2	1.03	CHI451HZN181MR30
	180	35×25	0.2	1.1	CHI451HZN181MA25
	220	25.4×45	0.2	1.16	CHI451HZN221MQ45
	220	30×35	0.2	1.17	CHI451HZN221MR35
	220	35×30	0.2	1.24	CHI451HZN221MA30
	270	25.4×50	0.2	1.31	CHI451HZN271MQ50
	270	30×40	0.2	1.33	CHI451HZN271MR40
	270	35×35	0.2	1.39	CHI451HZN271MA35
	330	30×45	0.2	1.51	CHI451HZN331MR45
	390	30×50	0.2	1.67	CHI451HZN391MR50
	390	35×40	0.2	1.73	CHI451HZN391MA40
	390	35×45	0.2	1.77	CHI451HZN391MA45
	470	35×50	0.2	1.98	CHI451HZN471MA50
	560	35×55	0.2	2.13	CHI451HZN561MA55

◆額定紋波電流頻率修正系數
紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。
●頻(pin)率修正系數

頻率(lv)（HZ）	50	120	300	1K	10K	50K
160～250vdc	0.81	1.00	1.17	1.32	1.45	1.50
315～450vdc	0.77	1.00	1.16	1.30	1.41	1.43

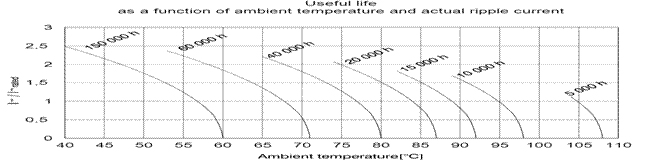

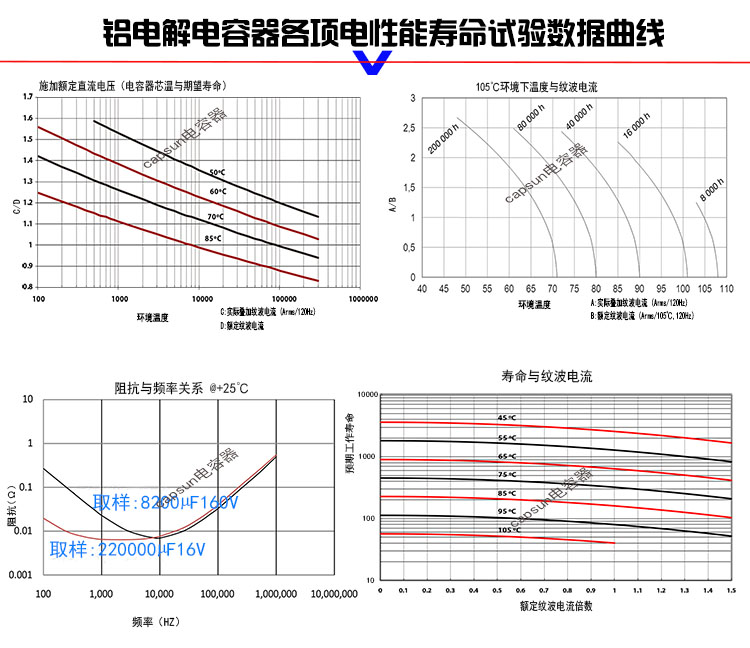

× 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，每升溫5℃壽命減少一半。
想要保持長(chang)壽命請(qing)在使用過(guo)程中降低紋(wen)波電流。
