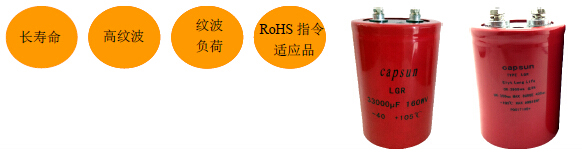

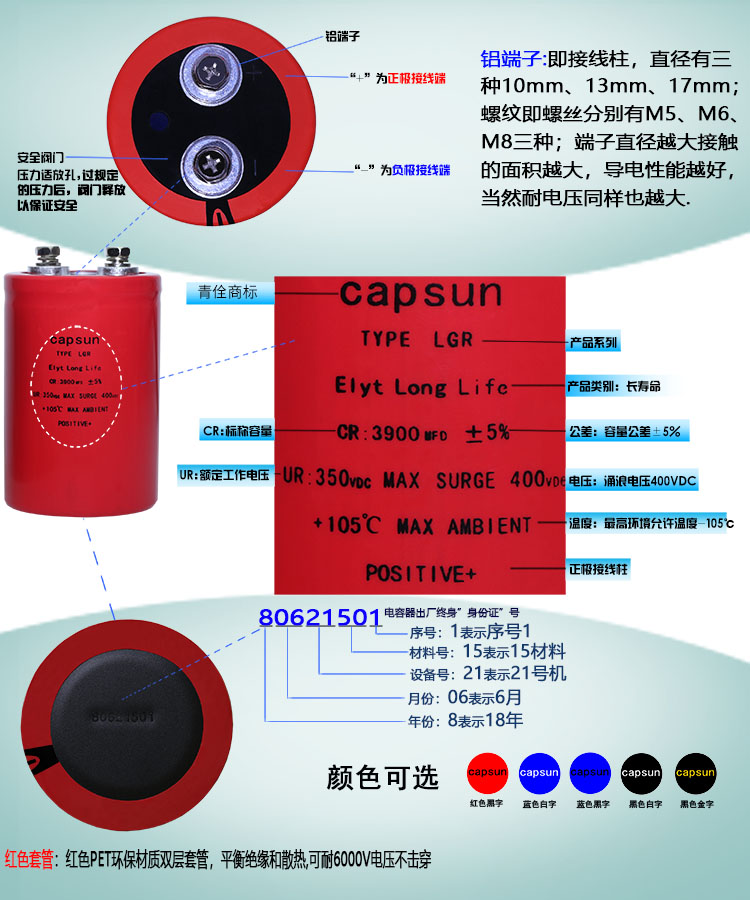

長壽命、高紋波品鋁電解電容器
系列：LGR
所屬分類：長壽命、高紋波品鋁電解電容器
類別：長壽命、高紋波品鋁電解電容器
額定電壓范圍（Vdc）：350~450

資料下載

工作上限溫度.標準壽命(hours)
詳細信息
規格書

105℃ 5000小時品

LGR 系列

●保證105℃5000小時產品。

●適用于線路板制板設備，回流焊工藝設備，波峰焊工藝設備，微型數控加工設備,配電智能化開關,太陽能光伏系統,電能質量產品
及無功補償設備以及相關的控制設備
◆規格表

項目	特性
工作溫度(du)范圍	-25~+105℃
額(e)定電壓范圍	350~450VDC
靜電容(rong)量(liang)容(rong)許差	± 20%（M）------------------------- 20℃/120HZ
漏(lou)電(dian)流(liu)	I=0.02CV或者5mA中任意一個較小值 I:漏電(dian)(dian)流（µA）、C:靜(jing)電(dian)(dian)容量（µF）、額定電(dian)(dian)壓（VDC）---------------- 20℃、5分鐘值(zhi)
損失角正(zheng)切值（tanδ）	≤0.15 ---------------------- 20℃/120HZ
溫度(du)特性	靜電容量變化率 C（-25℃）/C（+20℃）≥0.7 ------------------ 20℃/120HZ
絕緣電阻	全部端子和容(rong)器套(tao)上的絕緣套(tao)且(qie)安裝的固定帶之(zhi)間用(yong)DC500V的絕緣電阻測定儀測出的值≥100MΩ
絕(jue)緣耐(nai)壓	全(quan)部端子(zi)和容器套的絕緣(yuan)套且安裝的固定帶之間施(shi)加AC2000V的電壓(ya)1分鐘未出現(xian)異常。
耐久性	在85℃環境下，不超過額定電壓的范圍下疊加額定紋波電流，連續加載額定電壓2000小時后，待溫度(du)恢復到20℃進(jin)行測量時，應滿(man)足以下要求。
	靜電容量(liang)變化率	≤初始值的(de)±20%
	損(sun)失角正切(qie)值	≤初始規格值的200%
	漏電流	≤初始規格值
高溫無負荷特性	在85℃環境下，無負荷放置500小時后待溫度恢復到20℃，進行試驗前處理（JIS C 5101-4 4.1項）后進(jin)行測量時，應(ying)滿足以下要(yao)求
	靜電(dian)容量變化率	≤初始值的±20%
	損失角(jiao)正切值	≤初始規格(ge)值的200%
	漏電(dian)流	≤初始規格(ge)值

標(biao)準(zhun)品一(yi)覽表

工(gong)作(zuo)電(dian)壓	額定容量(liang)	外殼尺(chi)寸D x L	損(sun)耗(hao)角120Hz,20℃	額(e)定(ding)紋波電流	產品型號
[V]	[μF]	[mm]	[tanδ]	（Ams/85℃, 120Hz）	產品型號
350	3300	63.5*115	0.15	14.4	LGR351M5C332MDB5
	3900	63.5*130	0.15	16.6	LGR351M5C392MDD0
	4700	63.5*155	0.15	19.8	LGR351M5C472MDF5
	4700	76.2*115	0.15	19.1	LGR351M5C472MEB5
	5600	63.5*170	0.15	22.5	LGR351M5C562MDH0
	5600	76.2*130	0.15	21.9	LGR351M5C562MED0
	6800	76.2*155	0.15	26.2	LGR351M5C682MEF5
	8200	76.2*170	0.15	30	LGR351M5C822MEH0
	8200	89*155	0.15	29.2	LGR351M5C822MFF5
	10000	89*170	0.15	33.7	LGR351M5C103MFH0
	12000	100*190	0.15	37.8	LGR351M5C123MGK0
	15000	100*250	0.15	47.7	LGR351M5C153MGR0
400	2700	63.5*115	0.15	13.1	LGR401M5C272MDB5
	3300	63.5*130	0.15	15.2	LGR401M5C332MDD0
	3900	63.5*155	0.15	17.9	LGR401M5C392MDF5
	3900	76.2*115	0.15	18.2	LGR401M5C392MEB5
	4700	63.5*170	0.15	20.5	LGR401M5C472MDH0
	4700	76.2*130	0.15	20.1	LGR401M5C472MED0
	5600	76.2*155	0.15	23.8	LGR401M5C562MEF5
	6800	76.2*170	0.15	27.3	LGR401M5C682MEH0
	6800	89*155	0.15	26.6	LGR401M5C682MFF5
	8200	89*170	0.15	30.5	LGR401M5C822MFH0
	10000	100*190	0.15	34.5	LGR401M5C103MGK0
	12000	100*220	0.15	40.2	LGR401M5C123MGN0
450	2200	63.5*115	0.15	11.8	LGR451M5C222MDB5
	2700	63.5*130	0.15	13.7	LGR451M5C272MDD0
	2700	76.2*115	0.15	14.5	LGR451M5C272MEB5
	3300	63.5*155	0.15	16.5	LGR451M5C332MDF5
	3300	76.2*130	0.15	16.9	LGR451M5C332MED0
	3900	63.5*170	0.15	18.7	LGR451M5C392MDH0
	4700	76.2*155	0.15	21.7	LGR451M5C472MEF5
	5600	76.2*190	0.15	26.1	LGR451M5C562MEK0
	5600	89*155	0.15	24.1	LGR451M5C562MFF5
	6800	89*170	0.15	27.8	LGR451M5C682MFH0
	8200	89*190	0.15	32	LGR451M5C822MFK0
	10000	100*220	0.15	36.8	LGR451M5C103MGN0
	12000	100*250	0.15	42.7	LGR451M5C123MGR0

此外，ø100的(de)產品(pin)是暫定(ding)規格(ge)，定(ding)購的(de)時候請進行確認。

◆ 額定紋波電流頻率(lv)修正(zheng)系數
紋波頻率(lv)與標準品一覽(lan)表的(de)規(gui)定(ding)值相異(yi)時(shi)，請使用小于(yu)乘以下表系數所得之(zhi)值的(de)值。

● 頻率(lv)修正(zheng)系數

頻率（HZ）	120	300	1K	3K
修正系數	1.0	1.1	1.3	1.4

※ 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，第升溫5～10℃壽命減少一半。
要(yao)想保持(chi)長壽命請在使用過(guo)程中降低(di)紋波電(dian)流。此外，額(e)定電(dian)壓(ya)(ya)的80%以上到額(e)定電(dian)壓(ya)(ya)范圍內可(ke)通過(guo)降低(di)電(dian)壓(ya)(ya)延長壽命。
